MB-G940 S4

高い把持力と正確な操作性

グラップルMB-G940 S4は、17〜22トンクラスの油圧ショベルに取り付けて、現場で発生する材料の移動、選別、仕分けを効率化するピンツァ・セレツィオナトリーチェ(選別グラップル)です。

最適化された爪形状により高い把持力を発揮し、掴んだ材料を安定してコントロールできます。滑らかな動作で、解体、改修、道路工事、都市部の現場、リサイクル、農業・緑地管理、林地管理、配管工事など幅広い用途に対応します。

360度旋回により、狭い現場や屋内でも対象物の向きを調整しやすく、素早く正確な作業をサポートします。

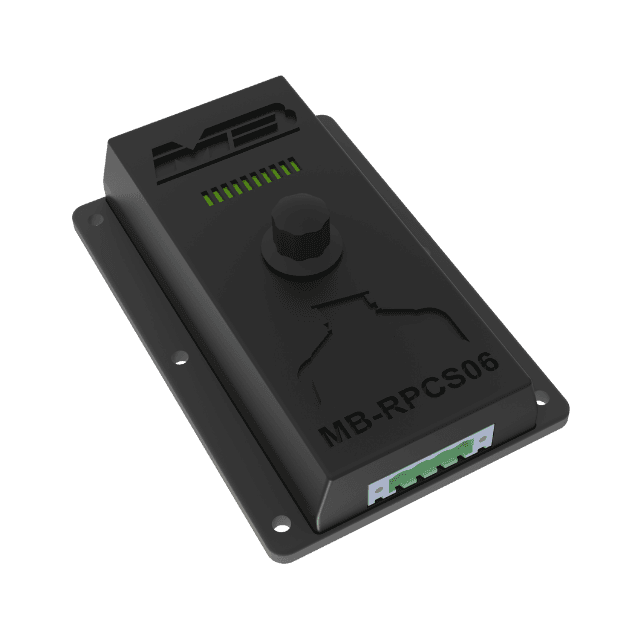

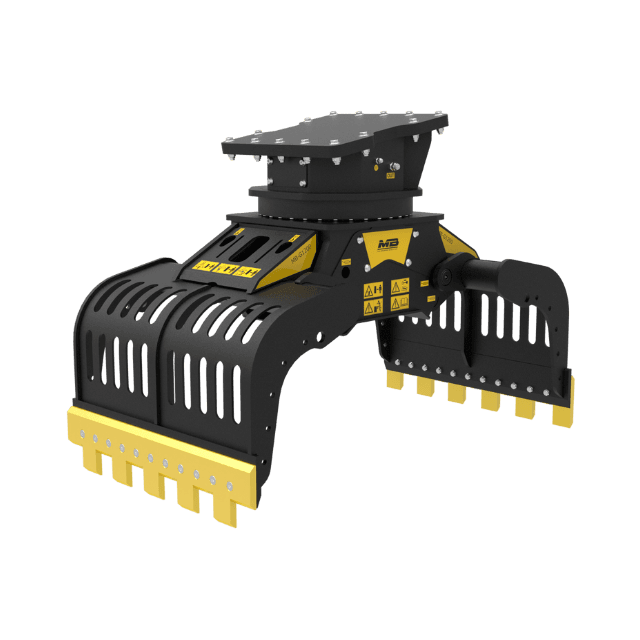

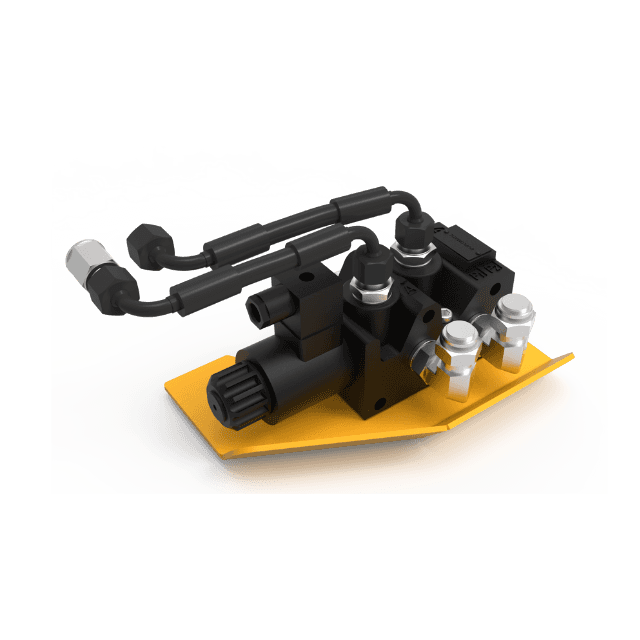

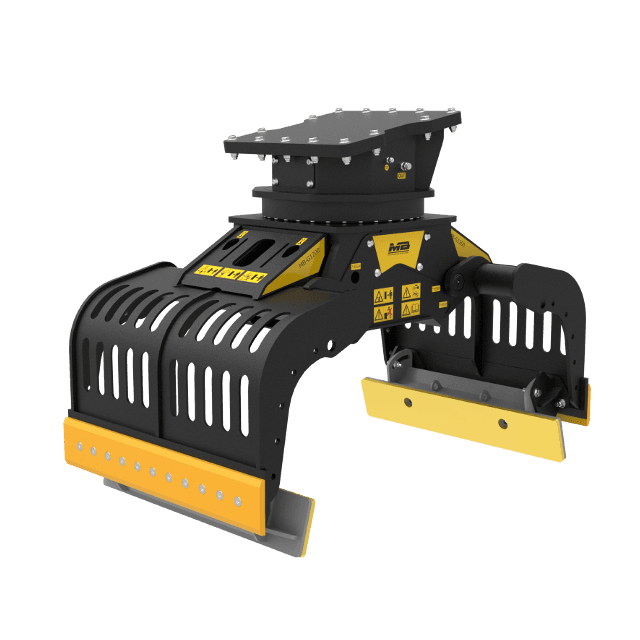

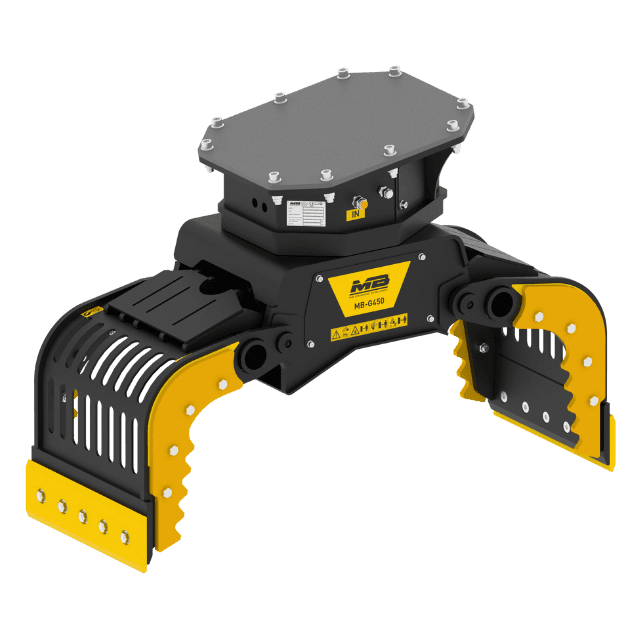

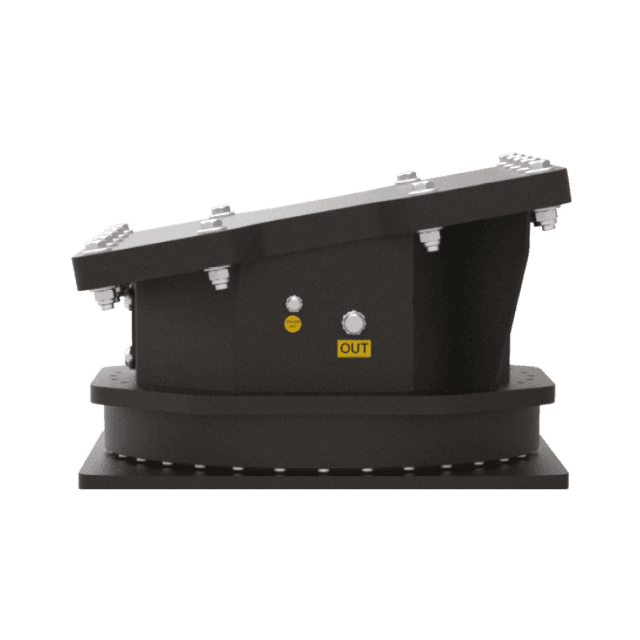

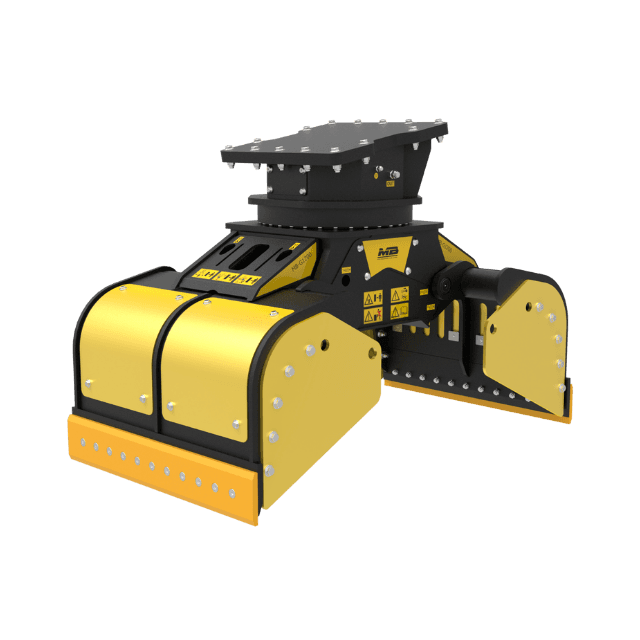

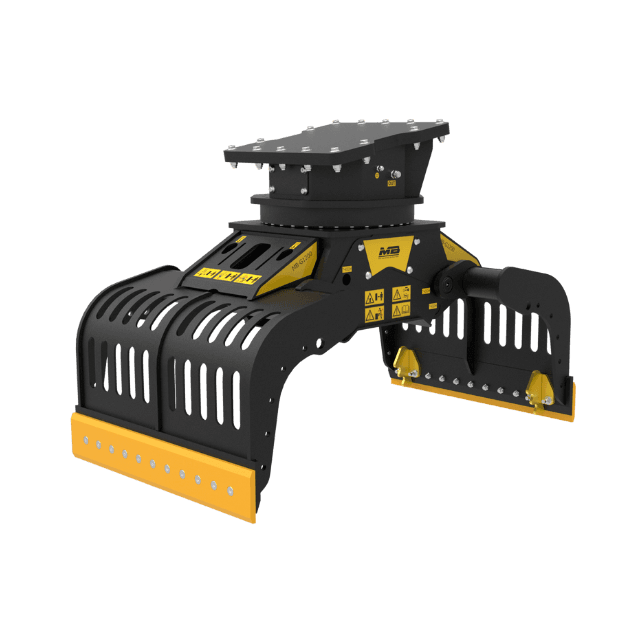

オプションとして、マルチファンクションブレードキット、爪カバーキット、側面歯付きプレート、爪内側グリップ改善キット、ゴムプロファイル付きリフトキット、側面歯付きプロファイル、旋回力増強キット、2本配管用12V電気キット、リモートパワーコントロールシステムを用意しています。


MB-G940 S4

製品スペック

MB-G dimensions
Bucket size
JIS [m3]
0.46
Operating machine weight range in tons
油圧ショベル [トン(3)]
17~22
Kg net weight of MB-G940 S4
本体質量 [Kg.(1)]
1100
MB-G940 S4 size dimension A
A [ミリ]
1890
MB-G940 S4 size dimension B
B [ミリ]
1290
MB-G940 S4 size dimension C
C [ミリ]
530
MB-G940 S4 size dimension D
D [ミリ]
1490
MB-G940 S4 size dimension E
E [ミリ]
1060
MB-G940 S4 size dimension F
F [ミリ]
735
MB-G940 S4 size dimension G
G [ミリ]
975
MB-G940 S4 Required oil flow in l/min
オイルフロー最小限値 [l/min]
60~70
MB-G940 S4 oil flow minimium pressure in bar
オイルフロー最小限圧力 [bar]
200~400
MB-G940 S4 oil flow minimium pressure in MPa
オイルフロー最小限圧力 [MPa]
20~40
資料
Disclaimer notes
備考
  • (1): 本体質量 (ブラケット除く)
  • (2): 総質量 (ブラケット、ピン2本、ブッシュ4本含む参考値)。総質量は、ブラケットのタイプやブッシュの有無により異なりますので、表示されている数値はあくまでも参考値です。
  • (3): 推奨油圧ショベル質量。 推奨油圧ショベル質量は、油圧ショベル等建設機械の仕様や使用用途、また作業内容や作業対象物、さらには安全に関する規格により異なります。表示されている数値は参考値です。 - 油圧設定の最小流量と最小圧力は同時に目盛をそろえてください

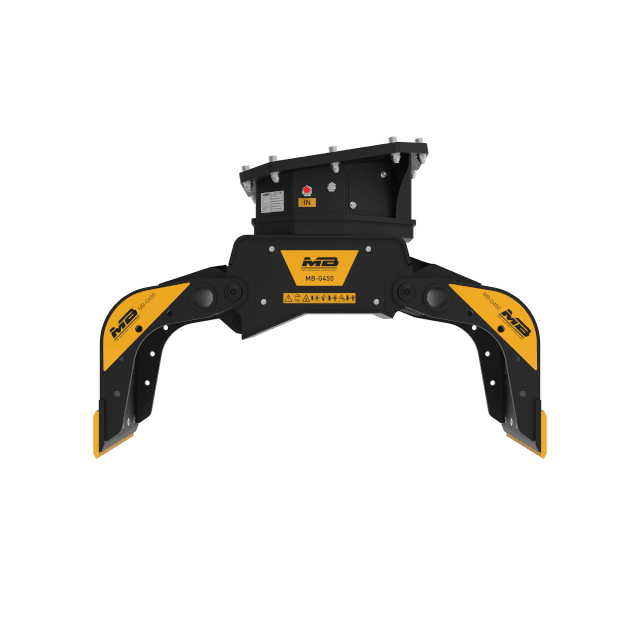

MB-G940 S4 グラップル
MB-G940 S4 グラップル

Accessories

対応アクセサリー

MB-G940に設定されているMB Crusherアクセサリーです。用途や材料に合わせて、作業効率、粉じん対策、選別精度、切削性能、保守管理を拡張できます。
