MB-G1200 S4
実用的で効率的

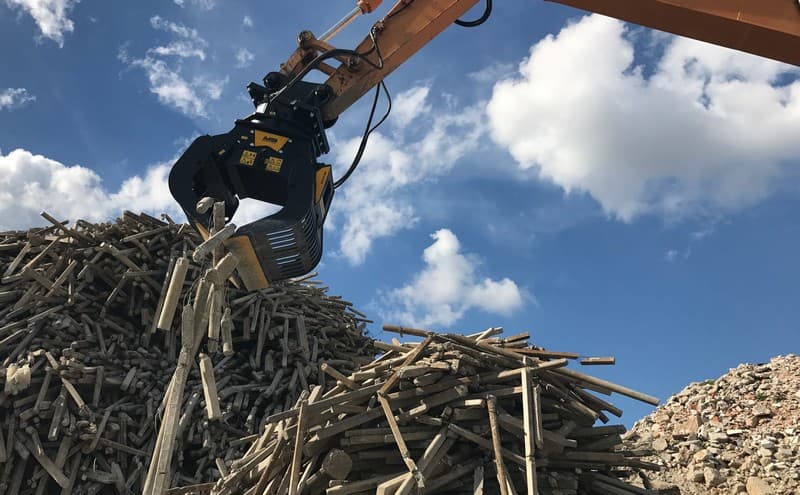

グラップルMB-G1200は18~25トンサイズの油圧ショベルに対応しています。
MB-Gシリーズ共通、360度回転式で精度の高い操作により、自由自在な動きと安心安全な仕分け・積み込み作業を保証します。
MB-G1200 S4
製品スペック
- JIS [m3]
- 0.70
- 油圧ショベル [トン(3)]
- 18~25
- 本体質量 [Kg.(1)]
- 1650
- A [ミリ]
- 2115
- B [ミリ]
- 1420
- C [ミリ]
- 590
- D [ミリ]
- 1640
- E [ミリ]
- 1185
- F [ミリ]
- 810
- L [ミリ]
- 1235
- オイルフロー最小限値 [l/min]
- 50
- オイルフロー最小限圧力 [bar]
- 320~350
- オイルフロー最小限圧力 [MPa]
- 14
- バケット装着時に必要な油圧配管本数
- 4
- 資料
- 商品案内.pdf
- (1): 本体質量 (ブラケット除く)
- (2): 総質量 (ブラケット、ピン2本、ブッシュ4本含む参考値)。総質量は、ブラケットのタイプやブッシュの有無により異なりますので、表示されている数値はあくまでも参考値です。
- (3): 推奨油圧ショベル質量。 推奨油圧ショベル質量は、油圧ショベル等建設機械の仕様や使用用途、また作業内容や作業対象物、さらには安全に関する規格により異なります。表示されている数値は参考値です。 - 油圧設定の最小流量と最小圧力は同時に目盛をそろえてください
Bucket size
Operating machine weight range in tons
Kg net weight of MB-G1200 S4
MB-G1200 S4 size dimension A
MB-G1200 S4 size dimension B
MB-G1200 S4 size dimension C
MB-G1200 S4 size dimension D
MB-G1200 S4 size dimension E
MB-G1200 S4 size dimension F
MB-G1200 S4 size dimension L
MB-G1200 S4 Required oil flow in l/min
MB-G1200 S4 oil flow minimium pressure in bar
MB-G1200 S4 oil flow minimium pressure in MPa
MB-G1200 S4 number of required hoses to attach the bucket to the hydraulic system of operating machine
Disclaimer notes
備考
