MB-G450 S4

スピーデーな動作で作業効率アップ

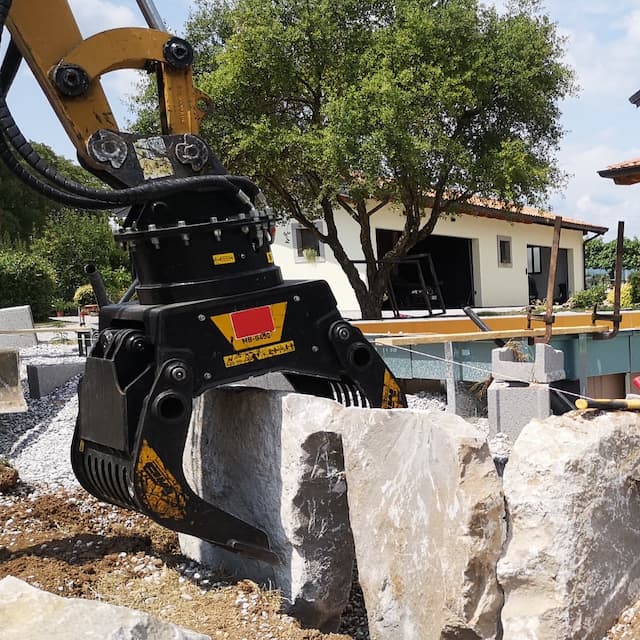

グラップルMB-G450は3t〜6tクラスのミニ油圧ショベルに対応しています。 対象物の大きさや形状にかかわらず、多様な物を選別したり積み込んだりするのに使用できます。 共用(往復)配管での使用時に必要な電気系キットが取り付け可能です。共用(往復)配管仕様のミニ油圧ショベルでも、この装置を設置することで、グラップルを360度回転させて作業がおこなえます。

開口幅が大きいので、大きなサイズの物でもしっかりと掴み、移動させることができます。 爪の先(外側)に付いている先端刃は、刃の長寿命化のため上下を反転させて付け替えられます。 また、落下防止弁が装備されており、掴んだ物の落下を防ぎます。

Featured video


MB-G450 S4

製品スペック

MB-G450 dimensions
Bucket size
JIS [m3]
0.09~0.15
Operating machine weight range in tons
油圧ショベル [トン(3)]
3~6
Kg net weight of MB-G450 S4
本体質量 [Kg.(1)]
288
MB-G450 S4 size dimension A
A [ミリ]
1300
MB-G450 S4 size dimension B
B [ミリ]
865
MB-G450 S4 size dimension C
C [ミリ]
425
MB-G450 S4 size dimension D
D [ミリ]
960
MB-G450 S4 size dimension E
E [ミリ]
770
MB-G450 S4 size dimension F
F [ミリ]
520
MB-G450 S4 size dimension G
G [ミリ]
840
MB-G450 S4 size dimension H
H [ミリ]
927
MB-G450 S4 size dimension L
L [ミリ]
475
MB-G450 S4 Required oil flow in l/min
オイルフロー最小限値 [l/min]
40
MB-G450 S4 oil flow minimium pressure in bar
オイルフロー最小限圧力 [bar]
250
MB-G450 S4 oil flow minimium pressure in mPa
オイルフロー最小限圧力 [mPa]
25
MB-G450 S4 number of required hoses to attach the bucket to the hydraulic system of operating machine
バケット装着時に必要な油圧配管本数
4 (2 電気系キット装着の場合)
資料
Disclaimer notes
備考
  • (1): 本体質量 (ブラケット除く)
  • (2): 総質量 (ブラケット、ピン2本、ブッシュ4本含む参考値)。総質量は、ブラケットのタイプやブッシュの有無により異なりますので、表示されている数値はあくまでも参考値です。
  • (3): 推奨油圧ショベル質量。 推奨油圧ショベル質量は、油圧ショベル等建設機械の仕様や使用用途、また作業内容や作業対象物、さらには安全に関する規格により異なります。表示されている数値は参考値です。 - 油圧設定の最小流量と最小圧力は同時に目盛をそろえてください
