MB-G350 S4

コンパクトで高精度

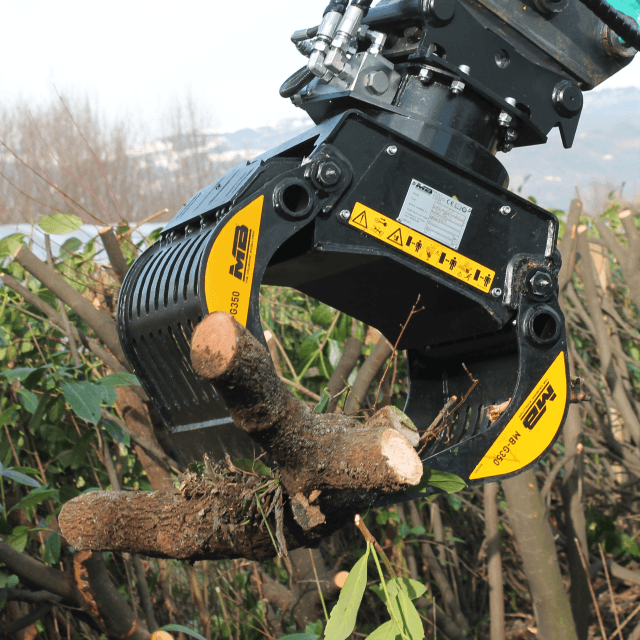

コンパクトで高精度。 グラップルMB-G350はミニ油圧ショベルに取り付けて、幹や木の枝、岩石、解体廃材、柱などの多様な物の仕分けや積込みをおこないます。石積みや倒木の片付け等、幅広い分野で活用可能です。

開口幅が大きいので、大きなサイズの物でもしっかりと掴み、移動させることができます。

掴んだ物の落下を防止する落下防止弁の装備により、現場の安全を確保します。また、共用(往復)配管での使用時に必要な電気系キットが取り付け可能です。共用(往復)配管仕様のミニ油圧ショベルでも、この装置を設置することで、グラップルを360度回転させて作業がおこなえます。

Featured video


MB-G350 S4

製品スペック

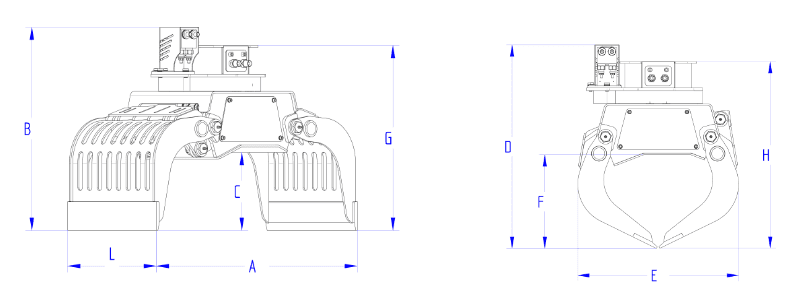

MB-G350 dimensions
Bucket size
JIS [m3]
0.04~0.08
Operating machine weight range in tons
油圧ショベル [トン(3)]
1.3~2.6
Kg net weight of MB-G350 S4
本体質量 [Kg.(1)]
85
MB-G350 S4 size dimension A
A [ミリ]
795
MB-G350 S4 size dimension B
B [ミリ]
570
MB-G350 S4 size dimension C
C [ミリ]
233
MB-G350 S4 size dimension D
D [ミリ]
615
MB-G350 S4 size dimension E
E [ミリ]
490
MB-G350 S4 size dimension F
F [ミリ]
283
MB-G350 S4 size dimension G
G [ミリ]
516
MB-G350 S4 size dimension H
H [ミリ]
567
MB-G350 S4 size dimension L
L [ミリ]
350
MB-G350 S4 Required oil flow in l/min
オイルフロー最小限値 [l/min]
15
MB-G350 S4 oil flow minimium pressure in bar
オイルフロー最小限圧力 [bar]
200
MB-G350 S4 oil flow minimium pressure in mPa
オイルフロー最小限圧力 [mPa]
20
MB-G350 S4 number of required hoses to attach the bucket to the hydraulic system of operating machine
バケット装着時に必要な油圧配管本数
4 (2 電気系キット装着の場合)
資料
Disclaimer notes
備考
  • (1): 本体質量 (ブラケット除く)
  • (2): 総質量 (ブラケット、ピン2本、ブッシュ4本含む参考値)。総質量は、ブラケットのタイプやブッシュの有無により異なりますので、表示されている数値はあくまでも参考値です。
  • (3): 推奨油圧ショベル質量。 推奨油圧ショベル質量は、油圧ショベル等建設機械の仕様や使用用途、また作業内容や作業対象物、さらには安全に関する規格により異なります。表示されている数値は参考値です。 - 油圧設定の最小流量と最小圧力は同時に目盛をそろえてください
